Mobile Luftreinigung für OP-Räumlichkeiten, Labore und alle Stationen mit hohen Anforderungen an Luftreinheit bis hin zu Quarantänestationen.

Raumluftanlagen in OP-/Eingriffsräumen - was Sie wissen sollten...

Raumluftanlagen in Operations- oder Eingriffsräumen sind gemäß der für einzelne Eingriffe ausgewählten Risikoklasse zu installieren und zu betreiben. Zuständig für die Bestimmung der jeweils notwendigen Raumluftklasse einer Klinik/Praxis/Organisation ist der zuständige Krankenhausgieniker. Dieser ermittelt anhand einer individuellen Risikoanlayse auf Basis der medizinischen Nutzung die Raumklasse für einen Raum oder mehrere Räumlichkeiten.

Im Allgemeinen ist für Eingriffe der Augenheilkunde wie beispielsweise der Katarakt oder auch der IVOM-Injektion die Raumluftklasse 1b vorgesehen. Ein Einzelfällen kann der zuständige Krankenhaushygieniker Ausnahmeregelungen vorschlagen.

Die Raumluftklasse 1b wird durch die DIN 1946-4 definiert. Die Raumluftklasse 1b dient dem Schutz von Patient:innen und Personal vor luftgetragenen Keimen bei operativen Eingriffen mit erhöhtem, aber nicht höchstem Infektionsrisiko. Ebenso besteht für Operationen die Gefahr einer postoperativen Injektion, welche durch solche Erreger ausgelöst werden kann. Speziell für solche Räumlichkeiten entwickelte Lüftungsanlagen filtern die Luft in einem Raum derart, dass mikrobakterielle Kontaminationen reduziert, fast elminiert werden können. Auch wenn der exakte Einfluss von luftgetragenen Mikroorganismen bis heute nicht exakt bekannt ist, ist die Umsetzung der DIN 1946-4 in entsprechenden Räumlichkeiten in der BRD vorgeschrieben.

Gemäß dieser Norm, haben RLT-Anlagen folgende Aufgaben erfüllen:

sie verhindern, dass Partikel oder Erreger von außerhalb in einen Eingriffs-/OP-Raum gelangen können,
gewährleisten geeignete Arbeitsbedingungen hinsichtlich Frischluft, Luftbewegung, Luftfeuchtigkeit und -temperatur und
gewährleisten weitgehende Luftreinheit durch entsprechende Filterung.

Für die Raumklasse 1b wird „Turbulente Verdünnungsströmung (TVS)“ vorgeschrieben. Ebenso können folgende Punkte als Anhaltspunkte angesehen werden, die zu erfüllen sind:

Grundbelastung von Partikeln im Raum muss < 3.520 P/m³ (0,5 µm Partikelgröße) sein. Nachweis erforderlich
Erholzeit von < 20 Min. (d.h. ca. 15-20 Luftwechsel/h; zum Nachweis wird die Partikelbelastung an einem Ort im Raum auf das 100-fache erhöht, die RLT-Anlage muss die ursprüngliche Raumluftreinheit innerhalb von 20 Min. oder weniger wiederherstellen)
Mehrstufige Filterung, mindestens HEPA13
Frischluftzufuhr muss gewährleistet sein
Überdruck gegenüber angrenzenden Räumlichkeiten.

Diese Anforderungen sind ganz allgemein zu erfüllen, wenn die Raumluftklasse 1b zur Anwendung kommt. Abweichungen von diesen Regelungen bzw. von der Anwendung der Raumluftklasse können vom zuständigen Krankenhaushygieniker beschlossen und bestätigt werden.

Mobile, im Markt verfügbare Anlagen können diese Anforderungen oft nicht erfüllen, da sie keine Frischluftzufuhr gewährleisten. Zwar ist die durch diese Anlagen gefilterte Luft ebenso hochrein und hat eine hervorragende Qualität, aber durch die nicht vorhandene Frischluftzufuhr kann auch kein Überdruck im Raum realisiert werden.

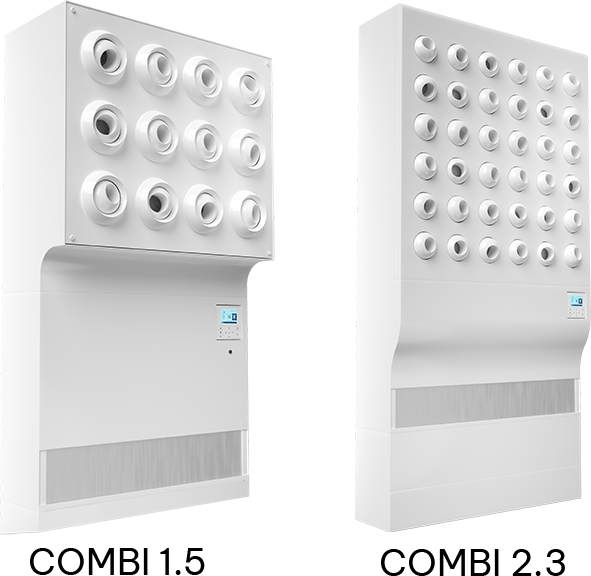

MCA Combi-Serie (Modelle 1.5 und 2.3)

Die COMBI-Serie von Medic Clean Air zeichnet sich vor allem durch die einfache Installation und den minimalen Platzbedarf aus. Sie kann in den meisten – auch kleinen – Räumlichkeiten einfach nachträglich installiert werden, ohne dabei viel Platz innerhalb des Raumes zu verbrauchen. Gerade in kleinen Räumlichkeiten kann dies von entscheidender Bedeutung sein. Je nach Raumgröße kann schon eine COMBI1.5 oder 2.3 ausreichen, um die Raumluftklasse 1b zu erreichen.

besonders für existierende Räumlichkeiten mit begrenzten Umbaumöglichkeiten oder auch begrenzter Raumhöhe sind die Anlagen eine der wenigen, wenn nicht DIE Möglichkeit, in einem Raum die Raumluftklasse 1b zu erreichen.
erheblich preiswerter als Laminar-Flow-Anlagen
Verstellbare Luftdüsen für angenehmen Luftstrom im gesamten Raum
Erzeugt in geeigneten Räumen die Raumluftklasse 1b
Installation: 1/2 Tag bis max. 2 Tage
Reinluftleistung: 940 m³/Stunde mit 200 m³/Stunde Frischluft (optional)
Überdruckoption
Maße: B 100 cm x H 170 cm x T 33 cm
Digitales Bedienungsinterface mit Zeitprogrammen

Zur Klimatisierung mit kombinierter Luftreinigung oder auch zur Realisierung von Überdruck-Bedingungen in OP-Räumlichkeiten. Zur Aufwertung von Intensivstationen, Laboren und Operationssälen und anderem mehr.

Hinweis
Die Druckdifferenz ist abhängig von der Luftdichtigkeit des Raumes. Für Informationen und Beratung steht das MEyeTech Team jederzeit gerne zur Verfügung.

Außengerät

Beispiel Luftzirkulation

HEPA 14 Filter

Beispiel OP-Raum

MCA PRO-Serie (Modelle 130 und 300)

Die Luftreinigungsgeräte der Serie PRO reinigen die Raumluft bis zum „Raumstandard 1 b (Augenheilkunde)“ oder „ISO 6 (Reinraumstandard)“. Dabei hängt die zu erreichende Luftreinheit nicht nur von den Anlagen, sondern auch und signifikant von den Gegebenheiten im Raum ab. Die Reinigungsanlagen dienen dem Schutz anfälliger (immungeschwächter) Patienten, dem Schutz vor ansteckenden Patienten, der Beseitigung von Aspergillen bei Renovierungsarbeiten und der Verbesserung der Luftqualität in OPs, Intensivstationen und Isolierzimmern.

Die PRO-Geräte liefern sofortige Ergebnisse (binnen maximal 20 Minuten) und erhalten nach der Installation stets eine gleich bleibende Luftqualität.

Arbeiten in Innenräumen führen zu einer höheren Aspergillenkonzentration. Zum Schutz der hocheffizienten Schwebstofffilter im Geräteinnern während der Bauarbeiten sind gerahmte Vorfilter aussen am Gerät angebracht. Dadurch verlängert sich die Lebensdauer der internen Schwebstofffilter erheblich. Die Vorfilter werden in Paketen geliefert und sind leicht zu wechseln.

Das PRO-Luftreinigungsgerät mit Druckadapter erzeugt im Raum je nach Installationsweise einen relativen Über- oder Unterdruck. Druckdifferenzen von bis zu 10 Pascal können problemlos erreicht werden.

MCA ISO-Serie (Modelle 100/110, 200, 210 und 500/520)

ISO 110/110: Einteiliges Isoliergerät für Über- oder Unterdruck in Räumen

Dieses Isoliergerät ist für die Installation an Hänge- oder Scheindecken und Wänden konzipiert.
Es kann an ein bestehendes Lüftungssystem oder ein neues Schlauchsystem angeschlossen werden. Am besten sollte das Gerät dort installiert werden, wo Luftabsaugung und Luftzufuhr weiter voneinander entfernt sind.

Je nach Installationsweise wird im Raum ein Überdruck (für immungeschwächte Patienten) oder Unterdruck (für ansteckende Patienten) erzeugt (bis zu 20 Pascal). Die Filter in diesem Isoliergerät entsprechen HEPA14 oder ULPA15, sind leckage-getestet und luftdicht versiegelt.

ISO 200/210: Zweiteiliges Isoliergerät für Über- oder Unterdruck in Räumen

Dieses Isoliergerät ist für die Installation an Wänden oder Fenstern konzipiert. Druckdifferenzen von bis zu 20 Pascal können problemlos erzeugt werden.

Unterdruck entsteht, wenn die Filtereinheit im Innern des Raumes und die Lüftereinheit ausserhalb installiert werden (für ansteckende Patienten). Überdruck entsteht, wenn die Lüftereinheit im Innern des Raumes und die Filtereinheit ausserhalb installiert werden (für immungeschwächte Patienten).

Beide Teile werden mit einem durch die Wand führenden Schlauch mit Gegendruck-Klappe (Standardausstattung) und Brandschutz-Klappe (Sonderausstattung) verbunden. Die Filter in diesem Isoliergerät entsprechen HEPA14 oder ULPA15, sind leckage-getestet und luftdicht versiegelt.

ISO 500/520: Einteiliges Isoliergerät für Über- oder Unterdruck in Räumen

Dieses Isoliergerät ist für die Installation an Hänge- oder Scheindecken und Wänden konzipiert. Es kann an ein bestehendes Lüftungssystem oder ein neues Schlauchsystem angeschlossen werden. Am besten sollte das Gerät dort installiert werden, wo Luftabsaugung und Luftzufuhr weiter voneinander entfernt sind.

Weitere Produkte von Clean Air Medic

Fernbedienung RC 100

Schlüsselschalter zum Einstellen der Geschwindigkeit
Direkt an das Luftreinigungs- oder Isoliergerät ohne eigene Stromversorgung anschliessbar
Kein Zugriff durch Unbefugte (nur für Spitalpersonal)

Fernbedienung RC 200

Integrierte Funktionstasten für Auswahl der Betriebsart
Konstante Druckdifferenz-Anzeige
Beleuchtete Betriebsdaten-Anzeige
Schlüsselschalter für sicheren Funktionswechsel
Sicherer Betrieb ausschliesslich durch Fachpersonal
Geschwindigkeit stufenweise einstellbar
Einstellen der erforderlichen Druckdifferenz (automatisch bei Stufe 4 mit ISO-Gerät)
Wahl der Filtertestdauer (für PRO-Luftreinigungsgeräte auf Stufe 4)
(Optischer und akustischer) Alarm für Druckdifferenz
(Optischer und akustischer) Alarm für Filterzustand
Reset für akustischen Alarm
Direkt an das Luftreinigungs- oder Isoliergerät ohne eigene Stromversorgung anschliessbar.
